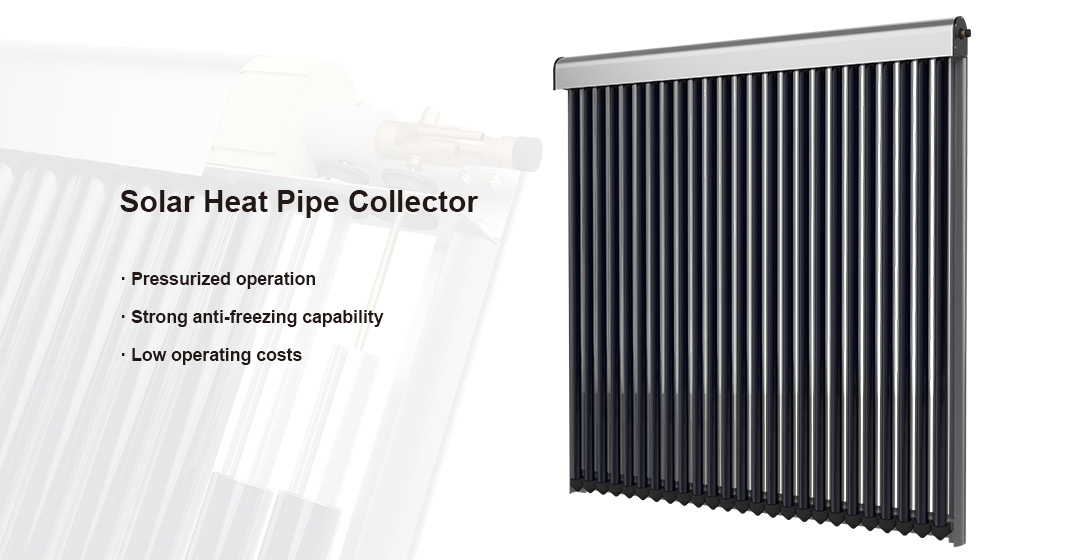

Collecteur de caloduc solaire

Vous manquez d'eau chaude en plein hiver ? Ou vos factures d'énergie sont-elles exorbitantes en été ? Il est peut-être temps de repenser votre système de chauffage solaire. Dans les régions subarctiques, les capteurs à tubes sous vide traditionnels gèlent ou se fissurent souvent en dessous de -10 °C et cessent de fonctionner. Les établissements commerciaux – hôtels ou campus universitaires – connaissent des pics de consommation d'eau chaude qui dépassent les capacités des systèmes conventionnels. La maintenance représente également un défi récurrent : les fuites entraînent des arrêts de production et peuvent engendrer des pertes annuelles pouvant atteindre 10 000 ¥.

Le capteur solaire à caloduc résout ces problèmes grâce à une ingénierie solaire thermique de pointe. Au cœur du système se trouve un caloduc étanche rempli d'un fluide spécialement formulé. La lumière du soleil traverse le revêtement absorbant sélectif du tube sous vide et se convertit en chaleur. Cette chaleur vaporise le fluide à l'intérieur du caloduc ; la vapeur monte vers le condenseur supérieur, cède sa chaleur à l'eau du réservoir de stockage, se condense à nouveau en liquide et retourne au caloduc pour recommencer le cycle. Ce cycle rapide et répétitif permet un démarrage rapide, un rendement thermique important et un fonctionnement fiable : même si un tube devient défectueux, le système continue de fonctionner. Le capteur à caloduc est ainsi idéal pour les systèmes de production d'eau chaude sanitaire, le chauffage des locaux et le préchauffage industriel, aussi bien dans le secteur résidentiel que commercial.

Points forts du produit en bref

• Extraction élevée de chaleur solaire

Doté d'un revêtement d'absorption sélective D-DOS avec une absorption solaire d'au moins 95 % et une émission infrarouge inférieure ou égale à 5 %.

• Performances supérieures des caloducs

Ce système utilise un fluide caloporteur qui se vaporise quasi instantanément sous l'effet de la chaleur, remonte dans le tuyau et libère une chaleur intense au niveau du condenseur. Le démarrage est rapide et les pertes d'énergie extrêmement faibles, ce qui permet au système de capter efficacement même un faible rayonnement solaire.

• Conçu pour les climats extrêmes

Conçu pour fonctionner dans des conditions de froid extrême : le caloduc démarre à des températures ≤ 30 °C, maintient son fonctionnement à –25 °C sans être endommagé par le gel et reste opérationnel jusqu’à –50 °C. Même par temps couvert, il capte efficacement l’énergie solaire diffuse, évitant ainsi le risque d’arrêt brutal typique des anciens systèmes solaires thermiques.

• Conception mécanique robuste

Les tubes en verre résistant supportent la grêle jusqu'à 25 mm de diamètre ; les éléments structurels réduisent l'impact de la charge du vent et améliorent l'intégrité du système.

• Avantage de sécurité et de maintenance

L'absence de contact direct entre les tubes collecteurs et le collecteur élimine tout risque de fuite ; le remplacement d'un seul tube n'interrompt pas le fonctionnement du système. Côté condenseur, l'entartrage est évité, ce qui prolonge la durée de vie et réduit les coûts de maintenance.

• Système de fixation flexible pour bâtiments modernes

L'installation ne présente aucune restriction quant à l'angle d'inclinaison ; les tubes peuvent être montés horizontalement, verticalement ou inclinés, s'adaptant ainsi parfaitement à divers types de toitures et de façades architecturales pour une esthétique intégrée.

Comment ça marche

• Lumière en chaleur – Les rayons solaires pénètrent dans le verre à haute transmittance (≥ 0,89) et sont absorbés par la couche sélective, se transformant en énergie thermique.

• Transfert à changement de phase – Transfert de chaleur via des ailettes en aluminium vers l'évaporateur à caloduc ; le fluide de travail se vaporise et monte.

• Échange de chaleur – Au niveau du condenseur, la vapeur libère de la chaleur à travers un bloc conducteur dans le fluide caloporteur connecté (eau, huile, etc.).

• Réinitialisation du cycle – Le fluide se condense et retourne par gravité à l'évaporateur, permettant ainsi au circuit de reprendre et de transmettre la chaleur en continu.

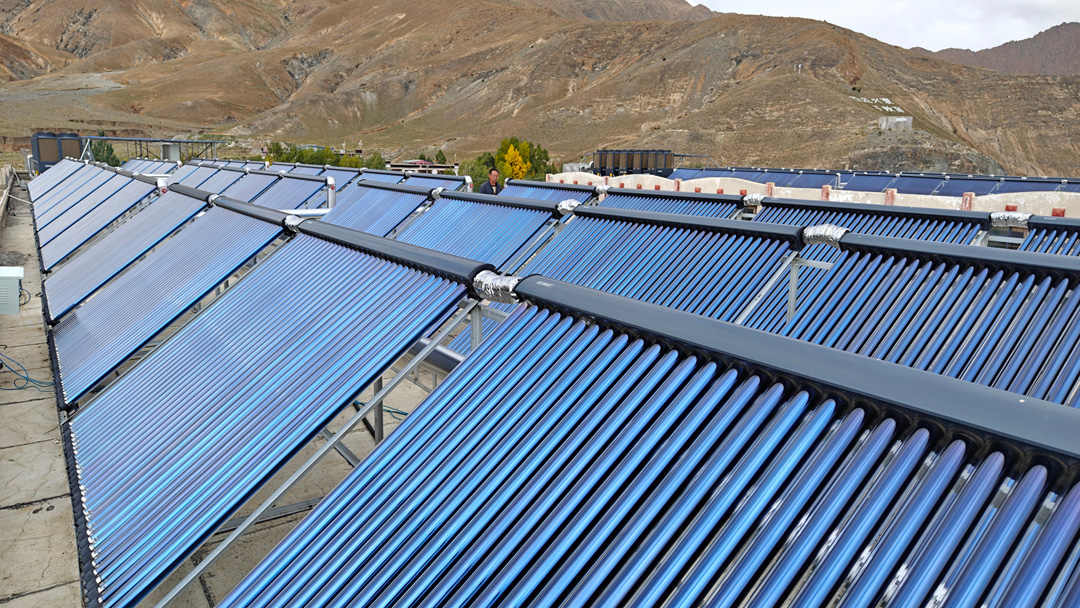

Où il est utilisé

• Installations de chauffage d'eau chaude sanitaire et de piscine résidentielles

• Systèmes de chauffage pour les maisons, les hôtels, les hôpitaux et les écoles

• Utilisation industrielle d'eau chaude, préchauffage pour les procédés industriels, chauffage agricole pour les exploitations et l'élevage.

Spécifications techniques et points forts

• Caloduc avancé : doté d’une mèche interne en maille, il offre une puissance de transfert de chaleur élevée et une durée de vie opérationnelle pouvant atteindre 15 ans.

• Verre borosilicaté haute transparence : transmission lumineuse ≥ 0,92 ; résistant aux chocs, aux chocs thermiques et capable de supporter un delta de température de 270 °C.

• Absorbeur sélectif D-DOS : Très uniforme, conçu pour une durabilité à haute température et pour résister à la dégradation afin d’assurer une efficacité à long terme.

• Isolation en mousse de polyuréthane : Sa structure à cellules fermées haute densité assure une rétention de chaleur exceptionnelle.

Boîtier haut de gamme : Aluminium ou acier galvanisé avec revêtement en poudre électrostatique pour résister à la corrosion et aux intempéries.

Optez pour un système solaire performant en hiver comme en été. Contactez-nous dès maintenant pour une solution de chauffage solaire de l'eau sur mesure : conception et installation professionnelle gratuites.
