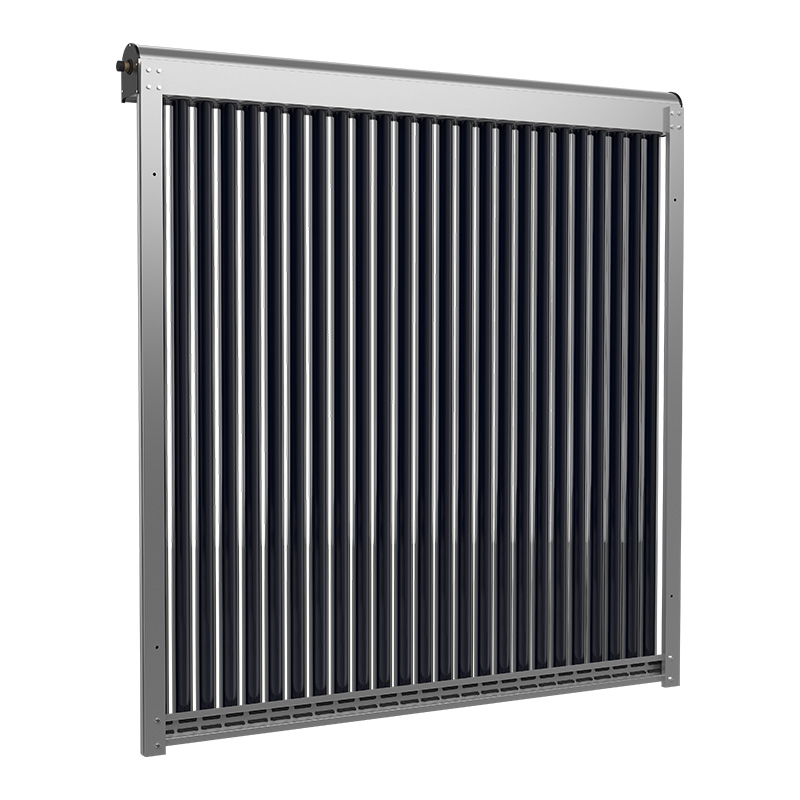

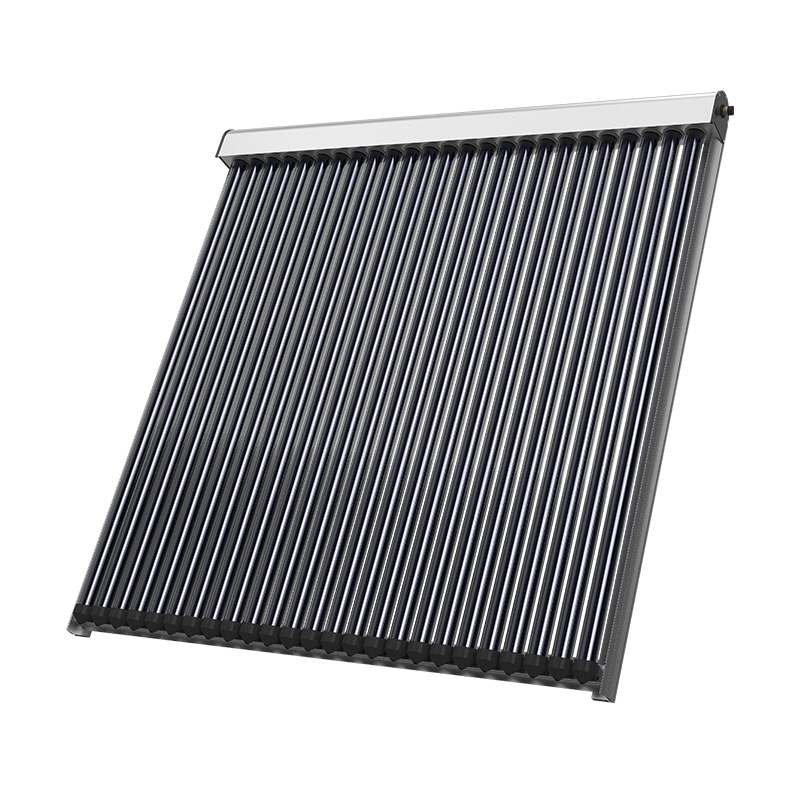

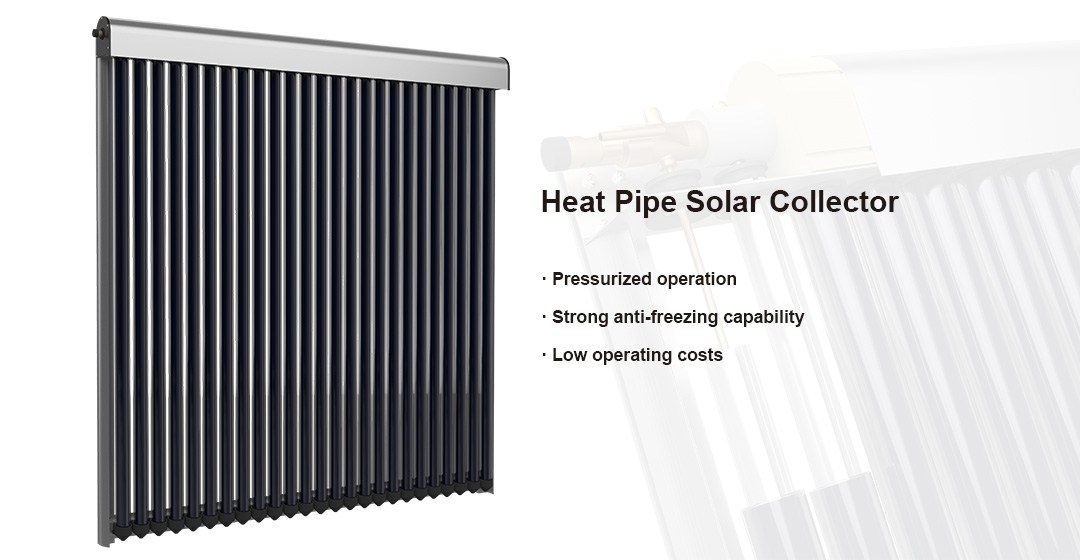

Capteur solaire à caloduc

Pas d'eau chaude en hiver ? Consommation d'énergie excessive en été ? Il est temps de moderniser votre système de récupération de chaleur !
Dans les régions extrêmement froides, les tubes à vide traditionnels peuvent se fissurer et cesser de fonctionner en dessous de -10 °C. Dans les établissements commerciaux, tels que les hôtels ou les écoles, la demande en eau chaude dépasse fréquemment l'offre. Par ailleurs, les problèmes de maintenance persistent : les fuites entraînent des arrêts de production et peuvent engendrer des pertes annuelles se chiffrant en dizaines de milliers de yuans.

Découvrez le capteur solaire thermique à caloduc. Ce dispositif est extrêmement performant et d'une stabilité remarquable. Son cœur est un caloduc étanche contenant un fluide caloporteur spécifique. Le rayonnement solaire est capté par le revêtement à absorption sélective à l'intérieur du tube sous vide et converti en chaleur. Cette chaleur provoque la vaporisation rapide du fluide caloporteur. La vapeur monte jusqu'au condenseur situé en haut du caloduc, cède sa chaleur à l'eau du réservoir de stockage, puis se condense et retourne au caloduc pour boucler le cycle. Ce processus se répète en continu, assurant un transfert de chaleur rapide. Les principaux atouts de ce système sont son démarrage rapide, son rendement thermique élevé, sa grande résistance au gel et, surtout, le fait que la défaillance d'un seul caloduc n'affecte pas son fonctionnement global. Par conséquent, cette technologie trouve de nombreuses applications dans la production d'eau chaude sanitaire, le chauffage des locaux et le préchauffage industriel.

1. Principaux avantages du produit

(1) Performances de collecte de chaleur ultra-élevées
Grâce au revêtement d'absorption sélective haute performance D-DOS, l'absorptance solaire atteint ≥ 95 % tandis que l'émissivité infrarouge est ≤ 5 %.
(2) Caloduc à haut rendement, conversion de chaleur stable et fiable
Le caloduc central est rempli d’un fluide spécial ; une fois chauffé, il se vaporise instantanément et monte vers le condenseur, où il libère efficacement la chaleur. Par rapport aux collecteurs à flux direct ordinaires, la conception à caloduc offre une efficacité de transfert de chaleur bien supérieure, un démarrage plus rapide et une perte de chaleur minimale. Même dans des conditions de faible ensoleillement, le système reste efficace.
(3) Adapté aux environnements extrêmes, fonctionnement fiable toute l'année
Résistant au gel et aux températures extrêmement basses : le caloduc peut démarrer à des températures ≤ 30 °C et ne présente aucun dommage dû au gel jusqu’à –25 °C. De fait, il reste opérationnel même dans les régions extrêmement froides, jusqu’à –50 °C. Par temps nuageux, il capte le rayonnement solaire diffus grâce à sa conception à haut rendement, évitant ainsi l’arrêt brutal que connaissent les capteurs solaires classiques en cas de ciel couvert.
(4) Structure robuste pour les conditions météorologiques extrêmes
Les tubes en verre haute résistance peuvent résister à la grêle d'un diamètre allant jusqu'à 25 mm, et la structure globale réduit l'impact de la charge du vent, assurant ainsi la sécurité du système par mauvais temps.
(5) Conception résistante à la pression, coûts d'entretien réduits
L'absence de contact direct entre les tubes collecteurs et le collecteur principal élimine tout risque de fuite. La détérioration d'un seul tube n'affecte pas l'ensemble du système ; une réparation localisée est possible sans interruption de service. L'extrémité du caloduc côté condenseur résiste à l'entartrage, prolongeant ainsi considérablement sa durée de vie.
(6) Installation flexible et intégration harmonieuse au bâtiment
L'installation ne présente aucune contrainte d'angle : les tubes peuvent être montés horizontalement, verticalement ou selon n'importe quelle inclinaison. Cette flexibilité permet une adaptation parfaite aux toitures et façades complexes, assurant ainsi une conception intégrée entre le bâtiment et le capteur.

2. Principe de fonctionnement

(1) Conversion de l'énergie solaire
La lumière du soleil pénètre dans le tube de verre à haute transmittance (transmittance ≥ 0,89) et est absorbée par le revêtement sélectif, la convertissant en chaleur.
(2) Transfert de chaleur par changement de phase
La chaleur se propage à travers l'ensemble d'ailettes en aluminium jusqu'à la section d'évaporation du caloduc, où le fluide de travail se vaporise rapidement et monte vers la zone du condenseur.
(3) Distribution de chaleur
Dans la section du condenseur, un bloc conducteur de chaleur transfère l'énergie thermique de la vapeur au fluide contenu dans le collecteur (qui peut être de l'eau, de l'huile de transfert thermique, etc.).
(4) Cycle continu
Après avoir libéré de la chaleur, le fluide de travail se condense et retourne par gravité à la section d'évaporation, bouclant ainsi la boucle et permettant une transmission de chaleur continue.

3. Scénarios d'application

Applications d’approvisionnement en eau chaude sanitaire, de chauffage de piscine et de chauffage de locaux

Hôtels, hôpitaux, écoles avec des besoins importants en eau chaude et en chauffage

Chauffage des procédés industriels et applications agricoles telles que le chauffage de l'eau pour l'élevage ou le chauffage des bâtiments agricoles

4. Points forts supplémentaires du produit

Caloduc haute performance : La structure interne de retour de liquide à mèche en maille offre une grande puissance de transfert de chaleur et une durée de vie pouvant atteindre 15 ans.

Verre à haute teneur en borosilicate : avec une transmittance ≥ 0,92, une résistance exceptionnelle aux chocs, une résilience rapide au refroidissement/chauffage et une endurance aux différences de température jusqu'à 270 °C.

Revêtement d'absorption sélective D-DOS : appliqué uniformément, résistant aux hautes températures et à la dégradation, assurant une efficacité élevée et durable.

Couche isolante : Fabriquée en mousse de polyuréthane à cellules fermées haute densité – excellentes performances d'isolation thermique.

Boîtier : Coque en aluminium de qualité supérieure ou en acier galvanisé avec revêtement en poudre électrostatique pour résister à la corrosion et aux intempéries.
